外夹式超声波流量计

产品特点:

外夹式超声波流量计系列测量满管的液体流量计,可选择隔爆兼本质安全型,隔爆等级Exd[ib]ⅡBT6,并可选择本质安全型遥控器,防爆等级ExibⅡBT6

产品应用可测量的介质:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。

在线咨询订购热线:13770439119

一.产品概述

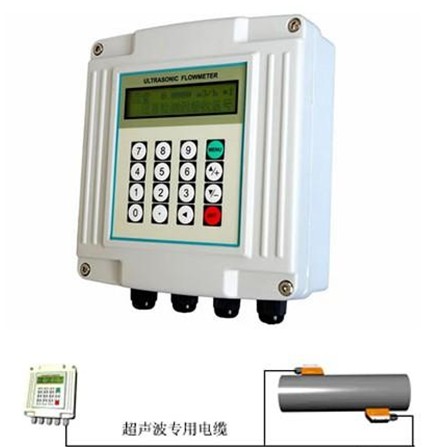

  •    ZQ-CSB-1000外夹式超声波流量计应用于各种液体体积流量的在线计量,主机与传感器分别安装:传感器安装在管道上,主机安装于室内或仪表箱内,主机与传感器之间用超声波专用电缆连接,是目前应用最广泛的超声波流量计。

    二.产品特点

    测量范围大  选用不同型号的传感器,可实现口径DN15~DN6000mm管道流量的测量

    可靠性高   采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性高

    抗干扰能力强 采用双平衡信号差分发射、接受电路,有效抵御变频器、电视塔、高压线等强干扰源

    强大的记忆功能    自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过MODBUS协议读出

    热量测量   配接温度传感器,可实现热量测量

     类 别                                              性能、参数

            主    机

    原    理

    超声波时差原理,4 字节IEEE754 浮点运算

    精    度

    流量:优于±1%

    显    示

    可连接2×10 背光型汉字或者2×20 字符型液晶显示器,支持中、英、意三种语言

      信号输出

    1路4~20mA电流输出,阻抗0-1K,精度0.1%

    1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)

    1路继电器输出

    信号输入

    3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号

    可连接三线制PT100铂电阻,实现热量测量,

    数据接口

    隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议

    专用电缆

    定制双绞线,一般情况下限于50米;选用RS485通讯,传输距离可达千米以上

      管道情况

    管    材

    钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

    管 内 径

    15-6000mm

    直 管 段

    传感器安装点最好满足:上游10D,下游5D,距泵出口处30D(D 是指管径)

        测量介质

    种    类

    水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

    温    度

    标准探头:-30~90℃,高温探头:-30~160℃

    浊    度

    10000 ppm 且气泡含量小

    流    速

    0~±10 m/s

    工作环境

    温    度

    主机:-20~60℃,流量传感器:-30℃~160℃

    湿    度

    主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)

    电    源

    DC8~36V或AC85~264V

    功    耗

    1.5W

    三.产品流量测量图

    壁挂插入

    壁挂管段

    壁挂外夹


     四.产品可选择主机

  • 为了适应不同的安装场合,分体式超声波流量计提供了3种主机可进行选择:

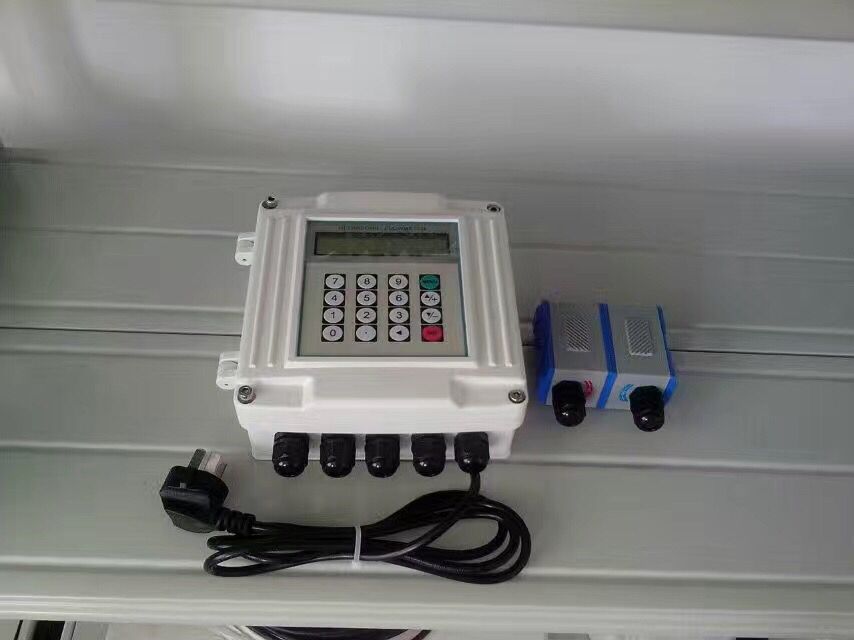

     壁挂式

      盘 装 式

     防爆式


     场 所: 用于室内或仪表箱内挂壁

    可选配SD卡

     场 所: 用于仪表盘安装

    开孔尺寸:152×76mm

    场 所: 用于防爆场合

    防爆等级:DIIBT4

    五.产品可选配流量传感器

    夹装式传感器

    带有强力磁铁,测量钢管、铸铁管时,只需将传感器吸附在管道外壁即可

    传感器上盖标注了超声波信号的发射向

    详情请点击 》》》

    插入式传感器

    安装无需断流,无压力损失

    接收信号良好,长期运行稳定、可靠

    详情请点击 》》》

    管段式传感器

    安装需断管、断流,无压力损失

    精度最高,接收信号良好,长期运行稳定可靠

    详情请点击 》》》



  •
