ZQ-CSB-3000便携式超声波流量计
产品特点：
便携式超声波流量计探头随仪表成对提供，实流标定后出厂。所有标定数据、零偏及探头参数全部储存在探头内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。
产品应用：便携式超声波流量计在石油化工行业、核电行业、导热油领域有着独特的应用，并且采用了能量计算功能，可以在测量流量的同时，引入温度信号，从而获取能量参数。
.jpg)

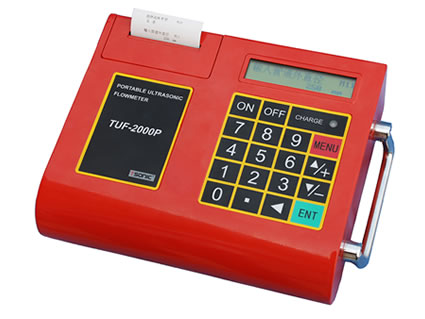

一产品概述
ZQ-CSB-3000 便携式超声波流量计实现了流量的非接触式测量。只需要将传感器安装在管道外壁，即可完成对流量的测量，方便准确。
配接夹装式温度传感器还可以方便地测量温度、热量。
广泛应用于自来水、供暖、水利、冶金、化工、机械，能源等行业，可以用做监测、流量比对、临时检测、流量巡查，水平衡调试，热网平衡调试，节能监测，是流量、热量检测可选的工具仪表。
二.产品特点:
高精度测量 测量精度优于±1% 测量范围大 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量 内置打印机 既可实现即时屏幕打印，还可以定时打印提前设定的多达20预想的测量结果 数据存储 可将提前设定的多达20余项的测量结果存储至SD卡内，便于数据的分析与统计 RS485 通讯接口 可将设置的参数和测量结果上传至上位机 多种输入、输出信号 输出信号：4-20mA、脉冲信号、继电器信号；输入信号：3路4-20mA 热量测量 配接夹装式温度传感器，可实现热量测量
三.产品性能以及参数
|
类 别 性能、参数 |
||
|
主 机 |
原 理 |
超声波时差原理，4 字节IEEE754 浮点运算 |
|
精 度 |
流量：优于±1% |
|
|
显 示 |
可连接2×10背光型汉字或者2×20字符西文型液晶显示器，支持中、英、意三种语言 |
|
|
信号输出 |
1路4~20mA电流输出，阻抗0-1K，精度0.1% |
|
|
1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms） |
||
|
1路继电器输出 |
||
|
信号输入 |
3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号 |
|
|
可连接三线制PT100铂电阻，实现热量测量， |
||
|
数据接口 |
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议 |
|
|
管道情况 |
管 材 |
钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
|
管 内 径 |
15-6000mm |
|
|
直 管 段 |
传感器安装点满足：上游10D，下游5D，距泵出口处30D（D 是指管径） |
|
|
测量介质 |
种 类 |
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
|
温 度 |
标准探头：-30～90℃，高温探头：-30～160℃ |
|
|
浊 度 |
10000 ppm 且气泡含量小 |
|
|
流 速 |
0～±10 m/s |
|
|
工作环境 |
温 度 |
主机：-20～60℃，流量传感器：-30℃～160℃ |
|
湿 度 |
主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后） |
|
|
电源 |
8节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作20小时，选配4-20mA输出信号，可连续工作8小时。AC90~260V电源适配器，可实现不间断测量。 |
|
|
功耗 |
1.5W |
|
四.便携式超声波流量计产品流量测量图
|
夹 装 式 |
支 架 式 |
|
|
|

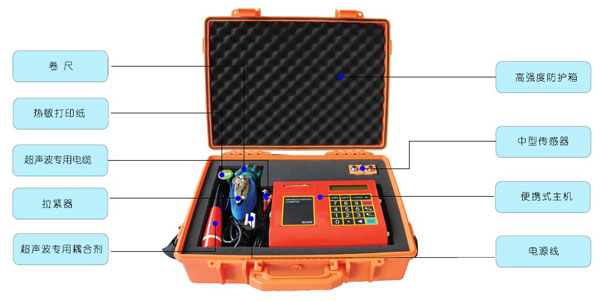

五.产品可选配流量传感器 ：
|
夹装式传感器 |
带有强力磁铁，测量钢管、铸铁管时，只需将传感器吸附在管道外壁即可 传感器上盖标注了超声波信号的发射向 |
详情请点击 》》》 |
|
|
|
