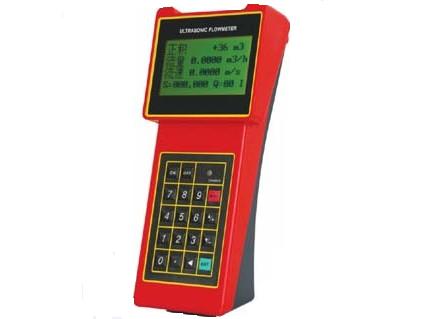

ZQ-CSB-4000 手持式超声波流量计
产品特点：
采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。
产品应用：持式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测:饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。
.jpg)
一.产品概述

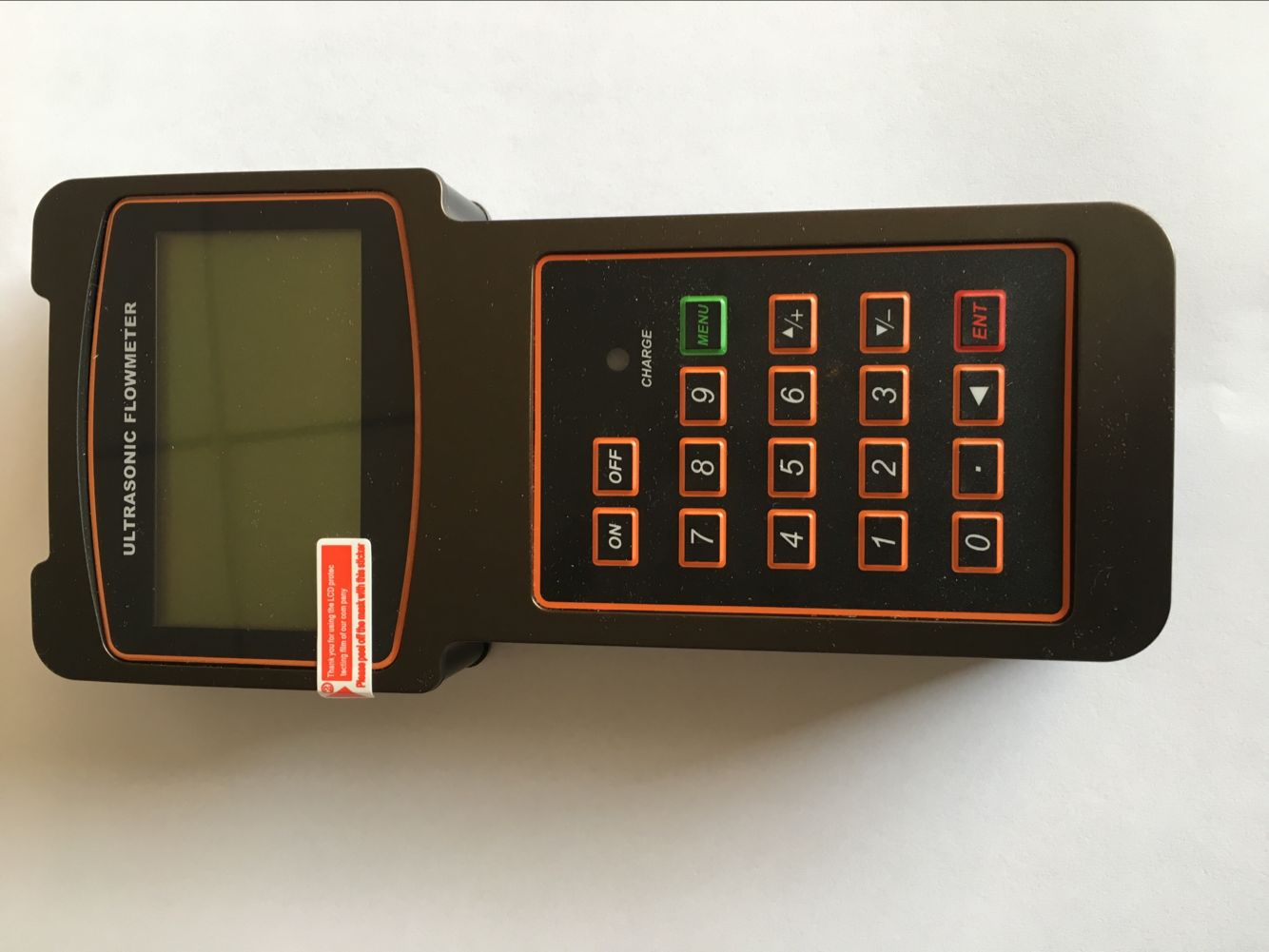

ZQ-CSB-4000 手持式超声波流量计是为了提高流量测量的方便性而设计的，体积小，重量轻，只需要将传感器安装在管道外壁上即可完成对流量的测量。
广泛应用于自来水、供暖、水利、冶金、化工、机械等行业，可以用做监测、流量对比、临时检测、流量巡查，是流量检测可选的工具仪表。
二.产品特点
体积小，重量轻 体积仅为200×93×33mm
非接触式测量 将带有磁性的超声波流量计传感器吸附在管道外壁，即可完成流量测量
支持多语言菜单 可定制中、英、意大利、西班牙等多种语言
测量范围大 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量
大屏幕液晶显示 可同时显示累积流量、瞬时流量、流速、工作状态等
内置数据存储器 内置数据记录器空间为24K字节，可以存储2000行的测量数据
|
类 别 性能、参数 |
||
|
主 机 |
原 理 |
超声波时差原理，4 字节IEEE754 浮点运算 |
|
精 度 |
流量：优于±1% |
|
|
显 示 |
4×8中文或4×16西文点阵式背光液晶显示器，支持中、英、意三种语言 |
|
|
数据接口 |
隔离RS232串行接口，可通过PC电脑对流量计进行升级 |
|
|
管道情况 |
管 材 |
钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
|
管 内 径 |
15-6000mm |
|
|
直 管 段 |
传感器安装点满足：上游10D，下游5D，距泵出口30D（D 是指管径） |
|
|
测量介质 |
种 类 |
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
|
温 度 |
-30～160℃ |
|
|
浊 度 |
10000 ppm 且气泡含量小 |
|
|
流 速 |
0～±10 m/s |
|
|
工作环境 |
温 度 |
主机：-20～60℃，流量传感器：-30℃～160℃ |
|
湿 度 |
主机：85%RH；传感器防护等级IP67 |
|
|
电 源 |
3节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作12小时以上，使用AC90~260V电源适配器，可实现不间断测量 |
|
|
功 耗 |
1.5W |
|
|
外壳材料 |
阻燃ABS |
|
|
主机重量 |
390g |
|
三.产品测量图
|
外夹式 |
支架式 |
|
|
|
四.产品可选配流量传感器
| 夹装式传感器 |
带有强力磁铁，测量钢管、铸铁管时，只需将传感器吸附在管道外壁即可
传感器上盖标注了超声波信号的发射向 |
详情请点击 》》》 |
| 支架式传感器 |
固定装置和滑道采用全铝材质，重量轻、结构坚固 带有公英制标尺，提高安装精度和方便性 |
详情请点击 》》》 |
