ZQ-LD-YWJ雷达物位计(液位计)

产品特点:

雷达液位计属于通用型雷达液位计,它基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。

产品应用雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等

在线咨询订购热线:0517-86899533

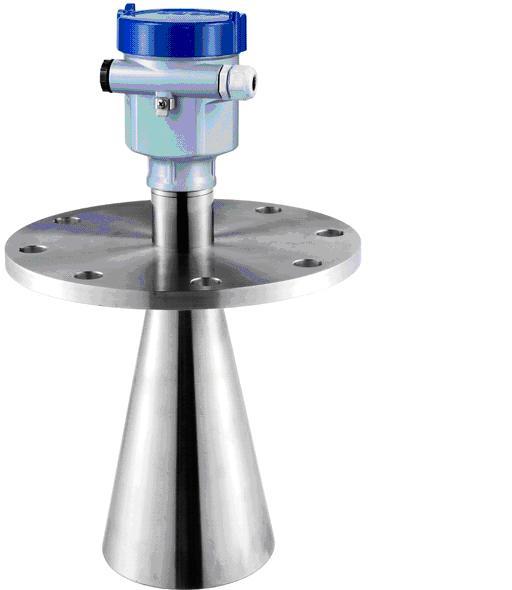

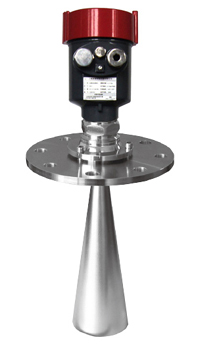

一、简介(喇叭口形式)

  ZQ-LD-YWJ系列传感器是26G高频雷达式物位测量仪表,输出4-20mA模拟信号,测量距离可达70米。 天线被进一步优化处理,快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件。

二、原理

    高频微波脉冲发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)

 三、参数及尺寸安装








      选型







        选型

二.简介(杆式)

一、测量原理

    导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

二、输入

    反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:  D=C×T/2   其中C为光速

因空罐的距离E已知,则物位L为:   L=E-D

三、输出

    通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

四、参数及尺寸安装

五、选型

三.简介(缆式)

一、测量原理

    导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

二、输入

    反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:  D=C×T/2   其中C为光速

因空罐的距离E已知,则物位L为:   L=E-D

三、输出

    通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

四、参数及尺寸安装



选型

    接线方式
