无纸记录仪

产品特点:

记录在仪器内部的存储数据,通过运算、模拟后显示在液晶屏/数码管。常用显示用液晶屏比较广泛。在液晶屏屏幕上,可以显示数字显示、棒图显示、曲线显示、报警列表等。

产品应用应用场合为:冶金、石油、化工、建材、造纸、食品、制药、大专院校、生物科研、热处理和水处理等各种工业现场。

在线咨询订购热线:13770439119

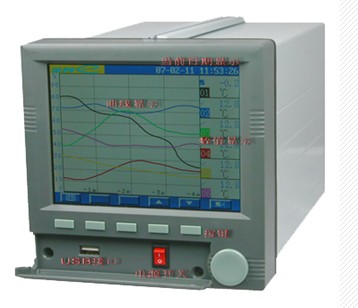

彩色无纸记录仪

一、概述

ZQ-3000  四十通道彩色无纸记录仪(288×288mm)是最新研发生产的产品,它具有40路万能输入,可输入标准电流、标准 电压、频率、毫伏、热电 偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

二、四十通道彩色无纸记录仪主要特点

◇进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏,CCFL背光、画面清晰、色彩绚丽、宽视角;
◇屏幕亮度可以自由调节;
◇采用高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现40路信号的检测、记录、显示和报警
◇采用最新大规模集成电器,国际名厂元器件精心设计;
◇32位大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
◇全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
◇工程量显示数值范围宽,可显示5位数值:-9999~19999;
◇支持真空度科学计数法显示;
◇曲线显示可以自由组合,自定义曲线颜色;
◇曲线走纸方式可设定横向或纵向;
◇中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◇内置国标二级字库(6500汉字),使用T6拼音输入法,自由输入位号和单位;
◇报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
◇使用USB接口转存和备份历史记录,支持128M、256M、512M优盘;
◇标准串行通讯接口:RS-485和RS-232C;
◇10M Ethernet标准RJ45接口;
◇标准Modbus TRU通讯协议,除支持本公司的ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动。
◇可外接微型打印机支持手动打印、定时自动打印,满足用户现场打印的需要;
◇集成硬件实时时钟,掉电情况下时钟也能准确运行;
◇新型开关电源,85VAC-265VAC范围内正常工作;
◇提供变送器+24VDC隔离配电;
◇金属外壳,允许在恶劣的环境下使用。

三、四十通道彩色无纸记录仪主要技术指标

◇输入种类及测量量程、精度:
输入种类 量程 测量量程 精度
DVC 0~20mV -9999~19999 ±0.2%
0~100mV -9999~19999 ±0.2%
0~5V -9999~19999 ±0.2%
1~5V -9999~19999 ±0.2%
DCI 0~100mA -9999~19999 ±0.2%
4~20mA -9999~19999 ±0.2%
TC S -50.0~100.0℃ ±3.7℃
100.0~1768.0℃ ±2℃
B 0~1820.0℃ ±2℃
K -50.0~1372.0℃ ±2℃
E -50.0~1000.0℃ ±2℃
J -50.0~1200.0℃ ±2℃
T -199.90~320.00℃ ±2℃
Wer3-25 0.0~2300.0℃ ±5℃
RTD Pt100 -200.0~850.0℃ ±1℃
Cu50 -50.00~150.00℃ ±1℃
电阻 0~350Ω -9999~19999
频率 0-10KHZ 0~19999 ±1
◇ZQ-3000 系列仪表允许40路不同类型的信号直接输入,通道间全隔离,隔离电压大于400V
 安装方式:嵌入式仪表板安装(垂直仪表盘),允许向后最大倾斜30度安装,左右水平。
仪表板厚度:2-26mm
外型尺寸:288(W)×288(H)×168(D)mm
重量:5Kg
◇输出信号
配电:16路配电,8组24VDC输出,输出电流60mA/组
24路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
最多12路模拟量变送输出,4-20mADC,负载电阻<600Ω。
◇通讯、打印
通讯接口:RS-232C、RS-485和Ethernet RJ45
波特率:1200、2400、9600、57600(RS-232C、RS-485)、10M(Ethernet)
打印接口:RS-232C直接连接串行微行打印机
◇补偿运算
蒸 汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
一般气体:温度、压力补偿测量标准体积流量。
天然气:温度、压力补偿测量标准体积流量。
液 体:温度补偿测量标准体积流量或质量流量。
◇累积范围
0-99999999
◇数据备份和转存
256M-1G优盘可选;
◇记录时间间
记录间隔 1秒 2秒 5秒 10秒 15秒 1分钟 2分钟 4分钟
记录长度 72小时 6天 15天 30天 45天 180天 360天 750天
◇精度
±0.2%FS
◇显示方式
640×480点阵、高亮度、大屏幕、宽视角10.4寸真彩图形液晶显示屏,CCFL背光
◇保护方式
内置Flash存储器保护参数和历史数据,断电后可永久保存.
◇供电电源
开关电源85VAC-265VAC,50HZ±5%,功耗<120W

四、四十通道彩色无纸记录仪产品选型

ZQ-3000 四十通道彩色无纸记录仪
ZQ-3000  60 -□
型号 选型代码 说明
  60   尺寸(288×288×168)



08   八路输入
16   十六路输入
24   二十四路输入
40   四十路输入
频率 输入数量 N   无要求
08 八路频率信号输入
16 十六路频率信号输入
24 二十四路频率信号输入
32 三十六路频率信号输入
40 四十路频率信号输入
继电器
报警输出
可组态 00
12 十二路
24 二十四路
变送输出 N   无要求
A4   4路变送输出
A8   8路变送输出
A16   16路变送输出
PID调节输出 N   无要求
P4 4路PID调节输出
P8 8路PID调节输出
通讯/打印
功能
  0
1 RS-232C通讯
2 RS-485通讯
3 RS-232C打印
以太网通讯 N
E   以太网通讯
配电输出 N
P   DC24V配电输出
流量积算 0
1   无温压补偿的流量积算
2   带温压补偿的流量积算
USB
转存功能
/0
/U USB转存功能
注:万能输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40

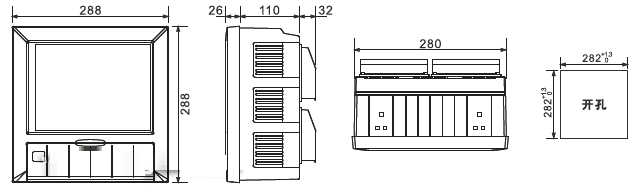

五、四十通道彩色无纸记录仪仪表外形尺寸,安装方法及开孔尺寸

开孔尺寸:282×282

彩色无纸记录仪尺寸图

六:四十通道彩色无纸记录仪接线方式

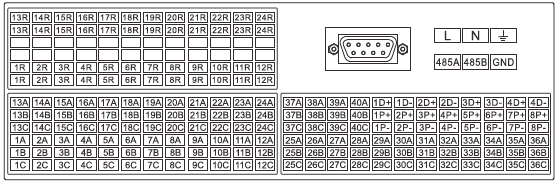

彩色无纸记录仪接线方式

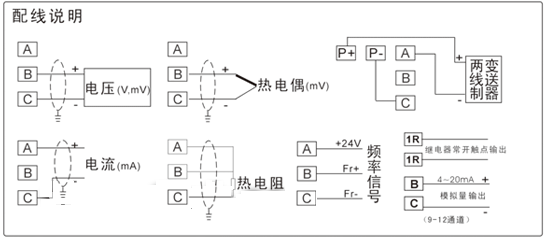

彩色无纸记录仪配线图
