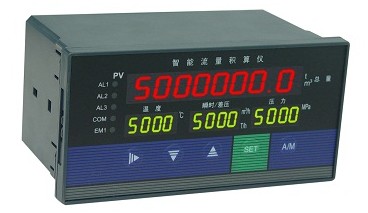

ZQ-XMJA 智能流量积算仪

产品特点:

智能流量积算仪引与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯

产品应用显示功能:可显示累积流量、瞬时流量、差压、温度、压力、密度、频率、当前时间等参数可以

在线咨询订购热线:0517-86899533

智能流量积算仪 ZQ-XMJA 智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用,智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

一、流量积算仪功能特点:

1.全范围自动温度、压力补偿运算,补偿方式任意设定;
2.线性积算、开方积算任意设定;
3.瞬时流量、累积流量、温度、压力多种参数显示;
4.小信号切除功能,切除范围0~5%可选;
5.累积流量值可通过面板按键清零,清零操作可锁;
6.掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后保持;
7.先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便。

二、流量积算仪的技术指标:

1.基本误差:0.5%FS或 0.2%FS±1个字;
2.分 辨 力:1/20000、14位A/D转换器;
3.显示方式:双排同时显示,上排四位数码管显示瞬时流量,下排八位数码管显示累积流量采样周期:0.5S
报警输出:瞬时流量二限报警,继电器输出触点容量 AC220V/3A;
4.变送输出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS;
5.通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem;
6.波特率--300~9600bps内部自由设定;
7.馈电输出:DC24V/50Ma;
8.电 源:开关电源 85~265VAC 功耗4W以下。

三、流量积算仪选型表:

型    号 说     明
ZQ-XMJA      智能流量积算控制仪
设计程序 9   9000系列仪表
显示方式 1
2
  双屏显示
双屏单光柱显示
输入方式 1
2
3
  直流电流信号(0~10mA、4~20mA)
直流电压信号(0~5V、1~5V、0~20mV、0~75Mv、0~200mV)
频率输入
流量方式 1
2
3
4
  主输入信号与瞬时流量为比例方式
主输入信号与瞬时流量为开方方式
主输入信号与瞬时流量为比例方式,有小信号切除
主输入信号与瞬时流量为开方方式,有小信号切除
调节方式 0
1
2
  无继电器输出
二个继电器输出,可分别对瞬时流量或累积流量控制
四个继电器输出,可分别对瞬时流量或累积流量控制
补偿方式 0
1
2
3
4
5
6
  普通流量方式,不含温度或压力补偿
饱和蒸汽用电压或电流信号作压力补偿方式
饱和蒸汽用电压或电流信号作温度补偿方式
饱和蒸汽用Pt100热电阻作温度补偿方式
过热蒸汽用电压或电流信号作温度与压力补偿方式
过热蒸汽用电压或电流信号作压力补偿、用Pt100热电阻作温度补偿
不含温度或压力补偿,有显示转换系统设置
外形尺寸 H
V
F
  横式160×80×80mm 开孔:152×76
竖式80×160×125mm 开孔:76×152
方式96×96×110mm 开孔:92×92
24V输出
P
  缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)
通讯接口
T
  缺省为不带通讯接口
带RS232或RS485通讯接口
供电方式
K
W
  缺省为220V.AV
开关电源85~260V.AC
开关电源18~36V.DC或18~36V.AC
