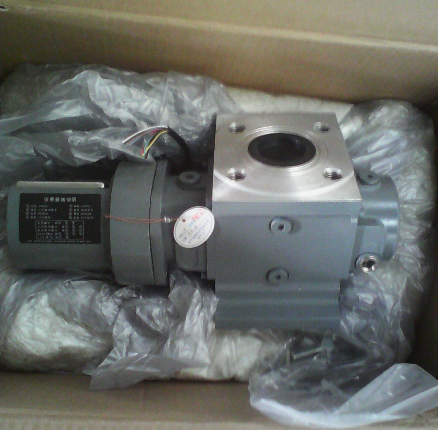

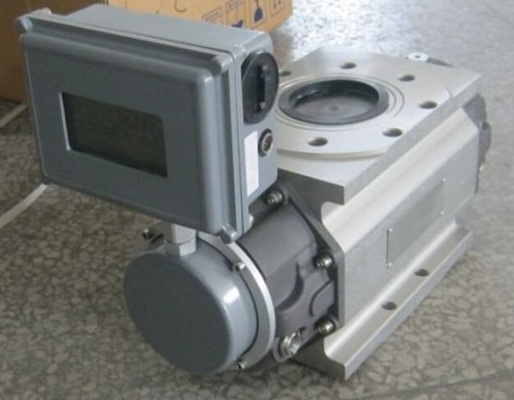

ZQ-LLQ罗茨流量计

产品特点:

ZQ-LLQ气体罗茨(腰轮)流量计是一种高精度、高可靠性、宽范围度的气体监测和计量仪表。智能气体罗茨(腰轮)流量计是在腰轮流量计基础上集成流量、温度、压力传感器和智能化仪表的新型流量计。气体罗茨(腰轮)流量计气体是测量天燃气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体的的理想仪表。

产品应用ZQ-LLQ气体罗茨(腰轮)流量计是一种高精度、高可靠性、宽范围度的气体监测和计量仪表。智能气体罗茨(腰轮)流量计是在腰轮流量计基础上集成流量、温度、压力传感器和智能化仪表的新型流量计。气体罗茨(腰轮)流量计气体是测量天燃气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体的的理想仪表。

在线咨询订购热线:0517-86899533

ZQ-LLQ罗茨流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,气体是一种可压缩流体,其体积值与温度和压力密切相关,为了贸易双方统一标准,必需将实际体积转换成基准条件下的标准体积(101.325 kPa  20℃)。为了实现这一目的,智能气体腰轮流量计,能对气体的体积进行精确修正。是石油、化工、电力、冶金等行业用于气体计量的理想仪表。


工作原理

流量计由5个部分组成

1. 流量传感器

2. 压力传感器

3. 温度传感器

4. 气体腰轮流量计(机械)

5. 智能流量积算仪



罗茨流量计的工作原理(见图2)a

智能气体腰轮流量计,主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙,实现了连续的无接触密封。转子每转动一周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到智能流量积算仪,从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示(图中仅表示了四分之一周期)。



位置 1                      位置 2                    位置 3                    位置 4




图2  气体腰轮流量计工作原理

智能流量积算仪的工作原理(见图3)

智能流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成,并配有外输信号接口,输出各种信号。智能流量积算仪中的微处理器按照气态方程进行温压补偿,并进行压缩因子修正,气态方程如下:


式中:

Qn:标准状态下的体积流量(m3/h);

Qg: 工况状态下的体积流量(m3/h);

Pg:流量计压力检测点处的表压(kPa);

Pa:当地大气压(kPa);

Tg:介质的温度(273.15+t)(K);

t: 被测介质温度(℃);

Zn:标准状态下的压缩系数;

Zg:工作状态下的压缩系数;

Tn:标准状态下的温度(273.15+20)(K);

Pn:标准大气压(101.325 kPa);

P:  P= Pa+ Pg。

注:对于天然气Zn/Zg=Fz2,Fz称为超压缩因子,本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。



产品特点
  • 采用先进的微机技术与高性能的集成芯片,整机功能强大,性能优越.

  • 电路采用表面安装工艺,结构紧凑、抗干扰能力强、可靠性高。

  • 集高精度温度、压力、流量传感器和智能体积修正于一体,可检测被测气体的温度、压力和流量,并进行流量自动跟踪补偿和压缩因子修正运算。

  • 压力传感器、温度传感器、流量传感器全部内置,使结构更加紧凑。

  • 采用先进的微功耗高新技术,整机功耗低,即能凭内置电池长期供电运行,又可由外电源供电运行。

  • 按流量频率信号,可将仪表系数分六段自动进行线性修正,从而提高了仪表的使用精度.

  • 具有故障自诊断和报警功能,可靠度高,采用LCD显示,清晰直观,读数方便。

  • 流量计带有脉冲信号输出,也可根据用户需要输出4~20mA标准模拟信号。

  • 仪表自带实时数据库,通过RS-485通讯接口和本厂的专用MODEM配套,可组成电话抄表网络,便于数据的集中采集和实时管理。

  • 采用先进的微功耗技术,整机功耗低,使用内置电池可运行五年以上。

  • 就地显示流量值,并带多种信号输出功能可满足不同现场及系统的需求。

  • 采用E2PROM数据存储芯片,保存用户参数、厂家参数及一定的历史记录。

  • 采用高对比度的三行液晶显示器,可显示日期、标准累积流量、标准瞬时流量、介质温度、压力值和电池电压。

  • 具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部参数可性保存。


技术参数

流量计规格、基本参数和性能指标(见表1)

标准状态条件:P=101.325 kPa   T= 293.15K

使用条件:

a.环境温度:-25℃~+50℃

b.介质温度:-20℃~+60℃

c.相对湿度:5%~95%

d.大气压力:86KPa~106Kpa

电气性能指标:

工作电源:

a.内电源:1节3VDC锂电池,电池电压在2.0V~3.0V时均可正常工作。当电压低于2.5V时,应更换电池。

b.外电源:±24VDC±15%,纹波≤±5%,适用于4~20mA输出,脉冲输出,RS-485等;

整机功耗:

外电源,﹤1W内电源,平均功耗≤1m W,可连续工作五年以上。

工况脉冲输出方式

a. 工况脉冲信号, 直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平 ≤ 1V。该脉冲主要用于对仪表的标定。

b. 与标准体积流量成正比的频率信号,经光耦隔离放大输出,高电平≥20V,低电平 ≤ 1V。

c. 定标脉冲信号,输出幅度0~3V,输出脉冲宽度500ms。该脉冲主要用于城市燃气计量的IC卡控制装置或其它设备。该信号1m3输出1个脉冲。

4~20mA标准模拟电流输出功能

与标准体积流量成正比,4mA对应0 m3/h,20mA对应标准体积流量(该值可设定)。



表1  流量计规格、基本参数和性能指标

型规格号

公称通径

DN(mm)

流量范围m3/h

Qmax时

压力损失

Pa

公称压力

MPa

精确度

%

量程比

材质

ZQ-LLQ-20-D

25

0.05-20

100

0.6、1.6



1.0、1.5



20:1

铝合金



ZQ-LLQ-30-D

40

0.07-30

100

30:1

ZQ-LLQ-40-D

40

0.07-40

140

40:1

ZQ-LLQ-60-D

50

0.1-60

100

65:1

ZQ-LLQ-80-D

50

0.1-80

140

70:1

ZQ-LLQ-100-D

80

0.1-100

110

70:1

ZQ-LLQ-150-D

80

0.12-150

150

120:1

ZQ-LLQ-200-D

80

0.15-200

180

70:1

ZQ-LLQ-250-D

100

0.11-250

180

80:1

ZQ-LLQ-300-D

100

0.11-300

130

110:1

ZQ-LLQ-450-D

100

0.1-400

200

110:1

ZQ-LLQ-650-D

150

0.65-650

350

80:1

铝、铸铁

ZQ-LLQ-1000-D

150

0.76-1000

450

90:1

铝、铸铁

ZQ-LLQ-1600-D

200

1.15-1600

500

53:1

铝、铸铁
