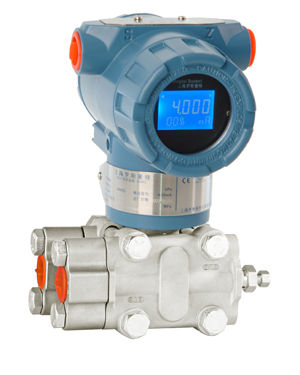

差压变送器

产品特点:

差压变送器是测量变送器两端压力之差的变送器,输出标准信号(如 4~20mA、0~5V)。差压变送器与一般的压力变送器不同的是它们均有2个压力接口, 差压变送器一般分为正压端和负压端,一般情况下, 差压变送器正压端的压力应大于负压段压力才能测量。

产品应用用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成4~20mA DC信号输出。

在线咨询订购热线:13770439119

一.产品概述
ZQ-3351/1151DP电容式差压变送器
3351系列智能电容式变送器(以下简称智能变送器)是以微处理器为核心的压力仪表,它在传统的1151电容式变送器的结构上增加了通讯和其它。用268、275通讯器或采用HART协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯(读、写数据和诊断)。

二.主要特点
3351系列智能电容式变送器除了一般电容式变送器的固有特点外,还具有如下特点:
·智能电子部件仅由一块组成。
·量程比15:1或10:1。
·0-0.6-0-42000KPa。
·就地按鍵调整量程和零点。
·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表。
·符合HART协议,可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号。
·在采用HART协议的分散控制系统中同主机进行双向通讯。
·具有自诊断和远传诊断功能。
·带有EEPROM,不怕断电丢失数据。

三.工作原理
被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运算,以及诊断和数字通信。
本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频鍵控FS技术并依据BeII202标准。
以差动电容为检测原理组成电容式变送器,输入压力分别为0~40KPa,
0~250KPa等。使用对象:液体、气体和蒸气。

四.产品选型
3 0-1~6KPa
4 0-6~40KPa
5 0-40~200KPa
6 0-0.16~1MPa
7 0-0.4~2.5MPa
8 0-1.6~10MPa
  代号 功能
E 普通模拟型(输出:4~20mA)
G 常规智能型(输出:4~20mA)
S 标准智能型(输出:4~20mA带HART总线协议)
  代号 结 构 材 料
法兰接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅 油
23 316不锈钢 316不锈钢 哈氏C-276
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
  代号 静压MPa
B 4
C 10
  代号 精度
Q1 0.2%FS
Q2 0.5%FS
  代号 电气连接头
L1 M20X1.5内螺纹
L2 1/2NPT内螺纹
  代号 附加选项
M1 0~100%线性指示表头
M3 数字显示表头
B1 2″管装弯支架
B2 墙装/板装弯支架
B3 2″管装平支架
D0 泄放阀在压力室中部
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
C0 1/2″锥管内螺纹接头
C1 1/2″引压接头及后部焊接引压管φ14(供货时含C0)
C2 丁字形螺纹接头M20X1.5
d 隔爆型EXd ⅡCT5
I 本安型EXiaⅡ CT6



智能差压变送器

工作原理/working --------------------------------------------------------------------◆◆

介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正比,最大位移0.1mm,由它两侧的电容板检测,再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制(4~20)mA DC输出信号。

结构组成/Structural components-----------------------------------------------------◆◆

智能差压变送器结构组成 智能差压变送器结构组成
1 表头前盖 6 防爆接头 11 夹板
2 表头(选项) 7 接线端子 12 传感器密封圈
3 金属闷盖 8 表头后盖 13 传感器
4 壳体 9 放泄阀 14 螺母
5 铭牌标签 10 螺栓 15 焊管接头组件(选项)

产品特点/Product features-----------------------------------------------------------◆◆

1、精度高
2、稳定性好
3、二线制4-20mADC
4、固体元件,接插式印刷线路板
5、小型、重量轻、坚固抗震
6、量程、零点外部连续可调
7、正迁移可达500%;负迁移可达600%
8、阻尼可调
9、单向过载保护特性好
10、无机械可动部件维修工作量少
11、全系列统一结构,零部件互换性强
12、接触介质的膜片材料可选(316L、TAN、HAAS-C、MONEL等耐腐蚀材料)
13、防爆结构,全天候使用
14、智能HART现场总线协议

性能参数/performance parameters--------------------------------------------------◆◆

1、使用对象:液体、气体和蒸汽
2、测量范围:0-0.06kPa至0-40MPa
3、输出信号:4-20mA DC
4、12-45VDC,一般为24VDC
5、负载特性:与供电电源有关,在某一电源电压 时代负载能力(负载特性),负载阻抗 RL与电源电压VS关系式为:RL≤(VS-12)
6、指示表:LCD液晶或者LFD数码管显示
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6
8、量程和零点:外部连续可调
9、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值,均不能超过测量范围上限的100%(智能型:量程比15:1) 最大正迁移量为最小调校量程的500%;最大负迁移量为最小调教量程的600%
10、温度范围:放大器工作温度范围:-29~+93℃(LT型为-25~+70℃) 灌充硅油的测量元件:-40~+104℃ 法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+149℃
11、静 压:1、4、10、25、32MPa
12、温 度:相对湿度为0~100%RH
13、容积变化量:<0.16cm³
14、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调

技术参数/Technical parameters-------------------------------------------------------◆◆

(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
1、精确度:±0.075%(0智能型)、±0.1%(智能型)、±0.25%、±0.5%
2、死区:无(≤0.1%)
3、稳定性:六个月内不超过最大量程的基本误差绝对值
4、振动影响:在任意轴上,振动频率为200Hz
5、电源影响:小于输出量程的0.005%V
6、负载影响:电源如果稳定,则负载没有影响
7、安装位置影响:最大可产生0.24kPa 的零点误差

其它

1、隔离膜片:316不锈钢,哈氏合金C-276,蒙乃尔合金,钛或钽
2、排气/排液阀:316不锈钢
3、法兰和接头:316不锈钢
4、接触介质“O”形环:丁腈橡胶,氟橡胶
5、灌充液:硅油或者惰性油
6、螺栓:316L不锈钢
7、电子壳体材料:低铜铝合金
8、引压连接件:法兰1/4NPT,中心距54mm;接头1/2NPT或M20x1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm
9、信号接线孔:G1/2

产品选型/product selection------------------------------------------------------------◆◆


代 号 含 义
MO 不带显示
M1 数字指示表头
E1 普通电缆接头
E2 防爆电缆接头
B1 管装弯支架
B2 盘装弯支架
B3 管装平支架
G1 腰型法兰
G2 焊管接头
G3 一体化三阀组
i 本安
d 隔爆
G ≤200℃(高温硅油)
标 准 型 防腐材料 结构材料
隔离膜片
F12 316L
F13 哈氏C-276
F14 蒙乃尔K-500
F15
F22 316L
F23 哈氏C-276
F24 蒙乃尔K-500
F25
F26 316L
F33 哈氏C-276
F35
F44 蒙乃尔K-500
F47 3YC25

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

智能差压变送器产品外形尺寸
智能差压变送器产品外形尺寸
SP3051变送器外形尺寸图
测量范围(代码) 2、3、4 6 7 8 9
M(mm) 54 52.2 55.7 57.2 59

安装方式/Installation method--------------------------------------------------------◆◆

智能差压变送器管装弯(盘)支架
管装弯支架 盘装弯支架

智能差压变送器管装平支架
管装平支架

智能差压变送器装弯支架 智能差压变送器盘装弯支架
管装弯支架 盘装弯支架

智能差压变送器装平支架
管装平支架

引压管连接方式
智能差压变送器焊管接头连接 智能差压变送器一体化三阀组连接
焊管接头连接 一体化三阀组连接


安装要求/Installation requirements---------------------------------------------------◆◆

1.防止变送器与腐蚀性或过热的补测介质相接触。
2.要防止渣滓在导压管内沉积。
3.导压管要尽可能短一些。
4.两边导压管内的液柱压头应保持平衡。
5.导压管应安装在温度梯度和温度波动小的地方。
6.防止引压管内结晶或低温结冰。
7.请勿将排气/排液阀全部拧开,以免密封钢珠掉落!

接线指南/Wiring guide-----------------------------------------------------------------◆◆

智能差压变送器非智能型现场导线连接
非智能型现场导线的连接
智能差压变送器智能型现场导线连接
