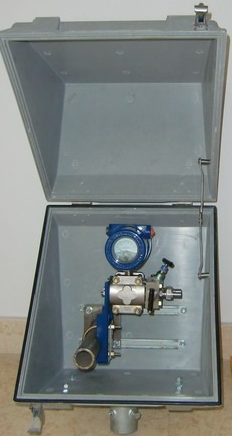

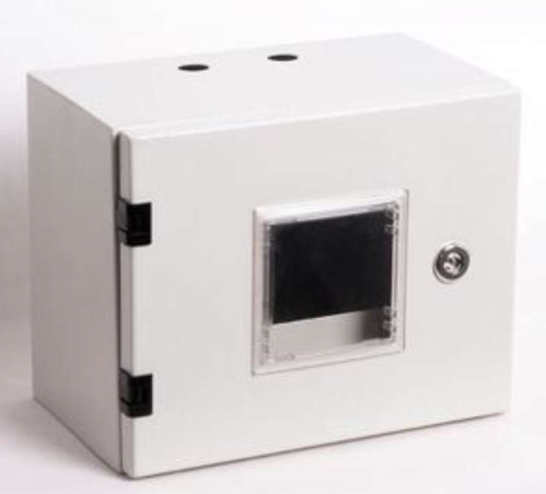

变送器仪表箱

产品特点:

备注:客户采购此仪表箱系列:请提供高,宽,深,以便我们好安排生产

产品应用备注:客户采购此仪表箱系列:请提供高,宽,深,以便我们好安排生产

在线咨询订购热线:0517-86899533

变送器仪表箱吸取了国内各类产品的优点改进设计而成。其中保温箱所采用的发热元件为自限温电加热板,具有箱内加热均匀、表面不会出现过热现象、无启动电流、无自控温电热带的功率衰退而出现箱内不热的现象、安装快捷、维修简单、使用寿命长等特点。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。

产品规格、结构和技术参数1、变送器仪表箱规格型
 ××mm
 600×1200×600
 1000×1200×600
 600×1600×600
 1200×1600×600
 1200×1800×600

变送器仪表箱的结构特点:
    1.箱体用冷轧钢板弯制焊接而成,亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式,水不会渗入箱内,箱门用高质量的密封条密封,能防雨防尘。箱体为防溅密封型,可按用户要求达到IP54-IP65的防护级别。
    2.
箱体内六面有2530mm厚的阻燃型保温层,该材料具有导热系数小,容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。
    3.
变速器安装在箱体内可自由调整高度水平镀锌架上。左、右、上、下坐标为可借助箱体立柱角钢上长形孔调整,安装方便。
    4.
引入箱内的导压管可从箱后侧安装方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封胶泥密封。
    5.
箱内顶有照明灯,有行程开关控制,门开灯亮,门闭灯灭,检修十分方便。
    6.
箱门上有LED数显表,显示箱内的温度,便于操作员检修箱内保温情况。
    7.
电缆可从箱地或箱侧引入,电缆接头规格由设计或用户决定。
    8.
保温箱内侧有电器部件安装用的导轨,供入箱电缆联接继电器、开关等固定用。
    9.
箱体内外表面喷塑处理,颜色由用户决定。
    10.
如果保温箱内加热元件采用防爆型柔性加热板,配套使用防爆型接线盒等附件,从而构成整体防爆,可以应用于工厂一区、二区等防爆场合。

变送器仪表箱的技术指标
  额定电压:220VYC10%

额定频率:~50HZ

工作环境温度-2555

相对湿度:595%

工作电流:10Y

绝缘电阻:﹥20MΩ

防爆等级:eT3

防护等级:IP54-65

安装与使用
    1、仪表保温、保护箱应垂直安装,箱子地脚与脚螺栓连接或焊接,亦可根据现场情况由用户自定。
    2
、安装变送器时,先拆下箱子后壁的导压管进箱板(也可按照用户要求侧壁进箱),然后根据导压管的数量打孔,穿入密封圈和导压管后重新装好穿管板。
    3
、在柔性硅橡胶加热板投入使用时,首先将配电箱电源开关合上,然后逐个电路依次供电,操作工应随时测定各路的电流值,并作记录。

订货须知
    1、设计院或用户可按仪表数量选用不同规格的仪表保温(保护)箱,并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。必要时需提供100×50×1mm尺寸的色泽样板。
    2
、为确保保温(保护)箱的使用效果,订货时要注明:

型号、数量、使用地名、地点,该处的环境zui低温度、风速、温度等气象资料。箱内要求保持温度范围。
    3
、可根据用户特殊要求设计和非标准的仪表保温(保护)箱类。
